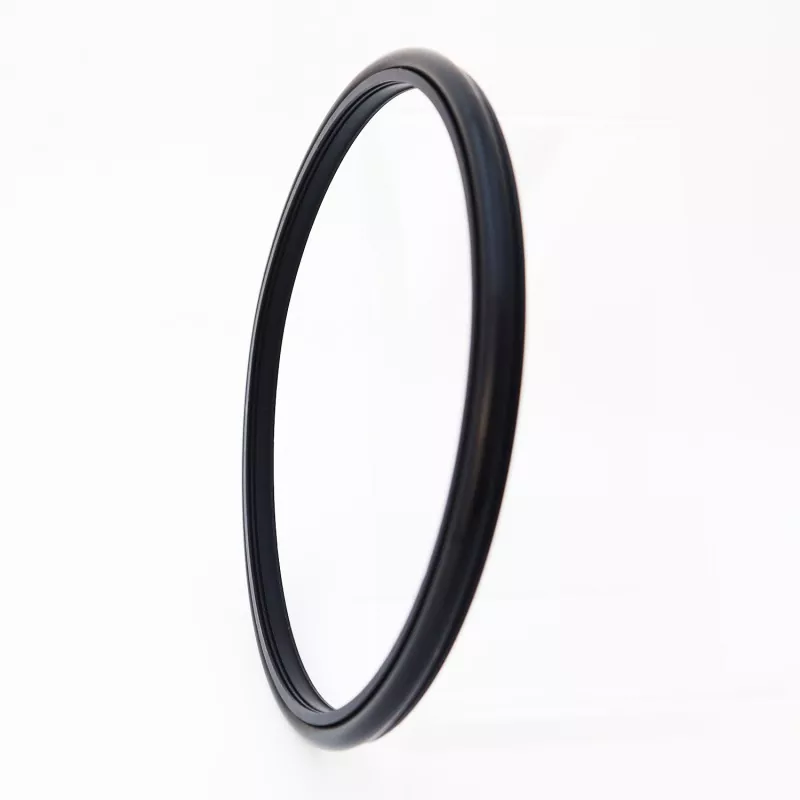

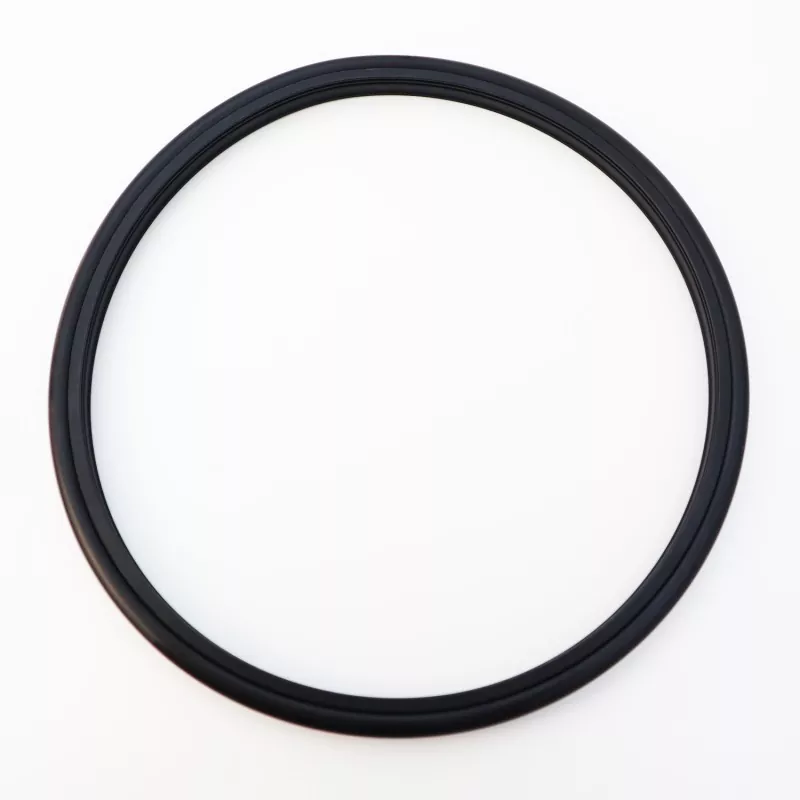

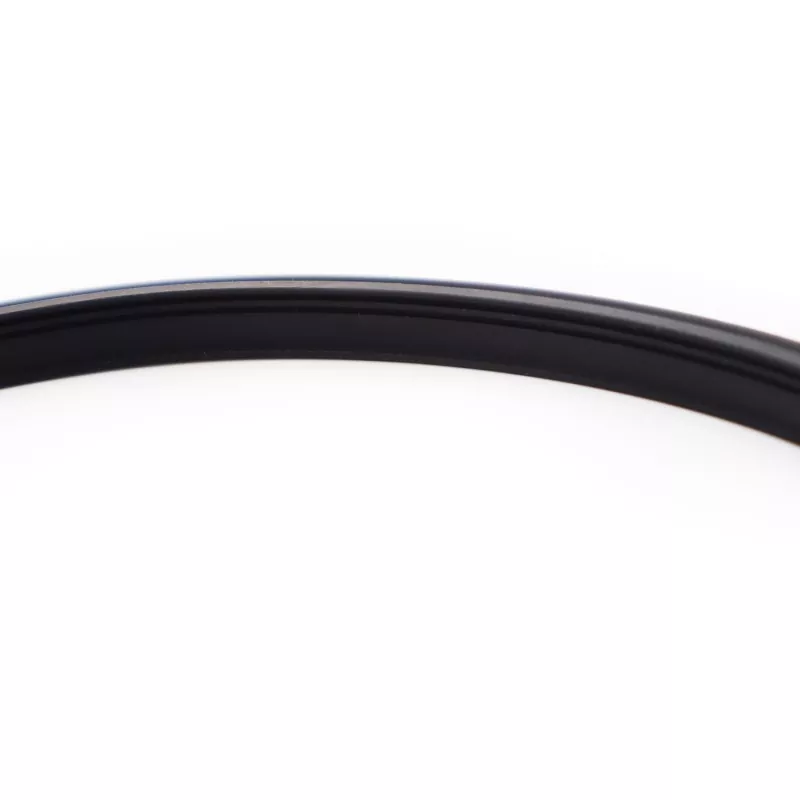

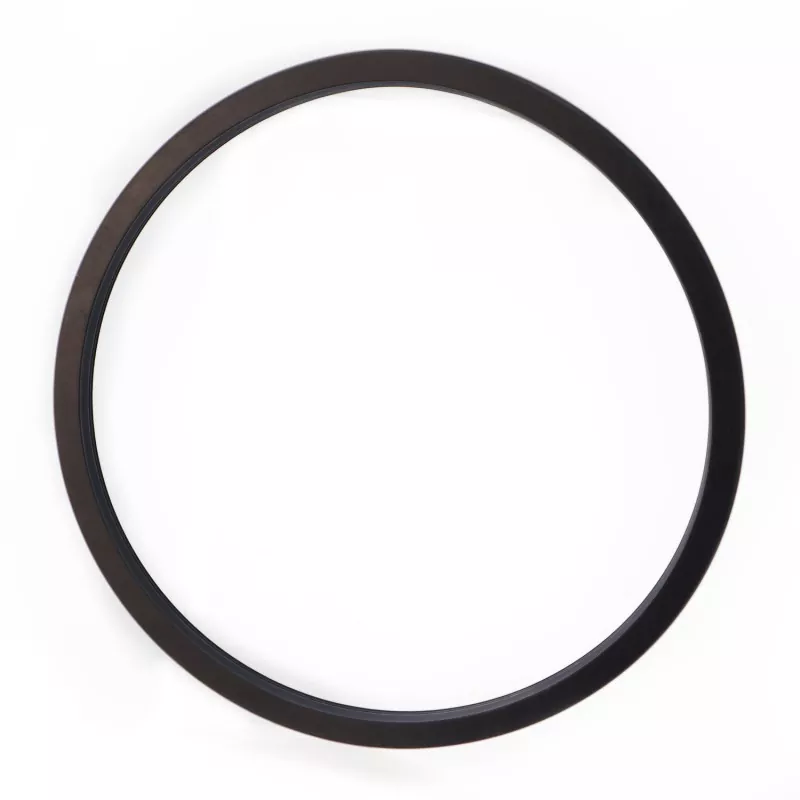

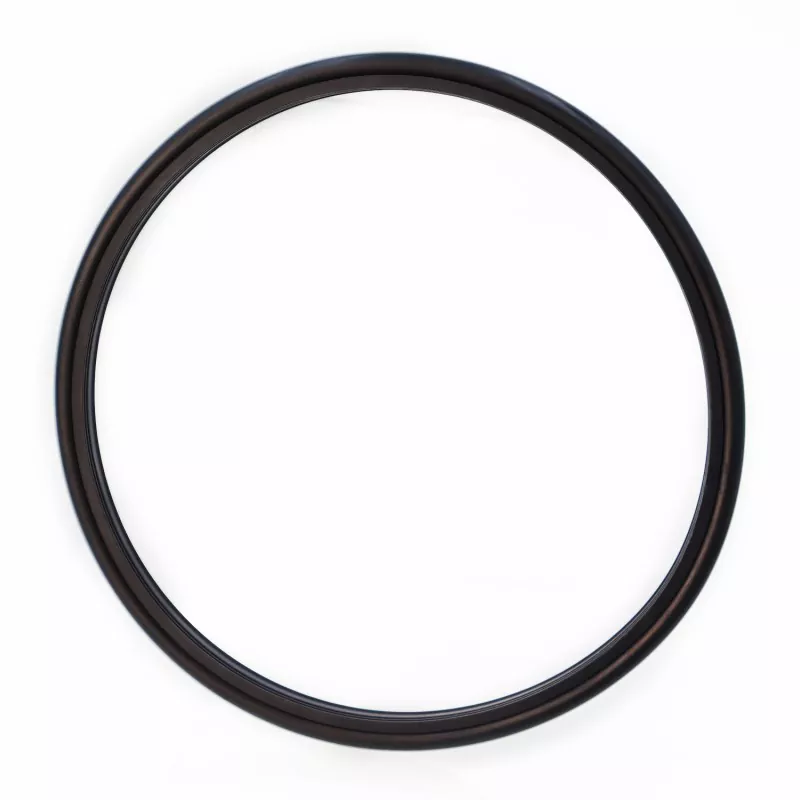

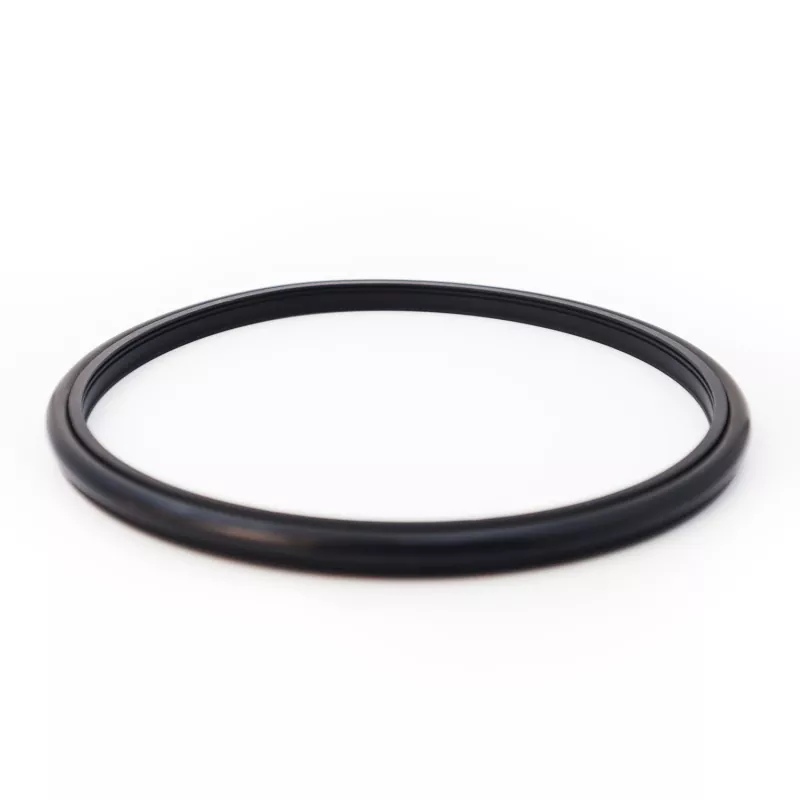

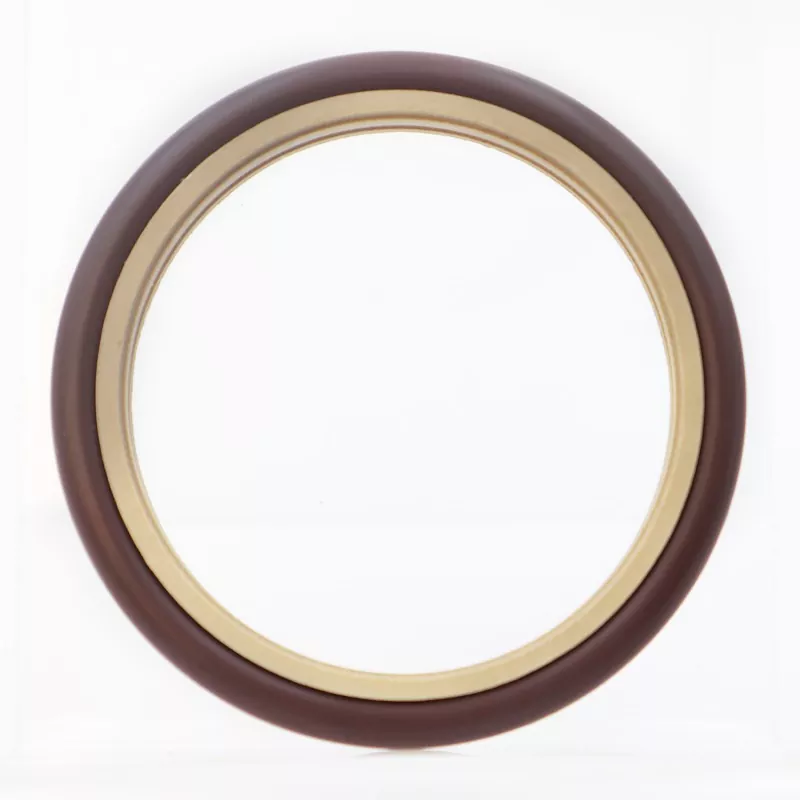

Ang RC2061 Reinforced Toothed Combination Seal (dinisenyo para sa cement slurry sealing) ay binubuo ng isang espesyal na idinisenyong may ngipin na sealing ring na gawa sa high-performance engineering plastic at isang rubber O-ring; ito ay angkop para sa unidirectional sealing sa hydraulic reciprocating at rotary applications. Ang na-optimize na kapal ng labi nito ay lumalaban sa pagguho mula sa slurry ng semento at mga dumi ng putik, na tinitiyak ang maaasahang sealing at mababang friction habang nangangailangan ng kaunting espasyo sa pag-install. Pinapadali ng disenyo ang madaling pagpupulong at pagpapanatili at epektibong pinapagaan ang mabilis na pagkasira ng seal na dulot ng particulate matter sa medium.
Pangunahing ginagamit ito sa mga application tulad ng plunger pump, mud pump, screw drilling tool, drilling rigs, oil exploration equipment, at concrete mixing plants. Kabilang sa mga pangunahing feature ang mahabang buhay ng serbisyo, mababang friction, mahusay na pagganap ng sealing, compact footprint, at kadalian ng pag-install at pagpapanatili.
Kapag ginamit upang i-seal ang mala-putik na media, inirerekomendang mag-iniksyon ng lubricating grease sa pagitan ng dalawa (o higit pa) na mga elemento ng sealing.
Ang paglilimita sa mga halaga ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Temperatura (°C) |
Bilis (m/s) |
Katamtaman |
|
|
Reciprocating motion |
Paikot na paggalaw |
|||
|
≤100 |
-35 hanggang +100 (na may NBR O-ring) |
≤6 |
≤2 |
Tubig, putik, krudo, haydroliko na langis, emulsyon |
|
-20 hanggang +200 (na may FKM O-ring) |
||||
1. Kasama sa mga katugmang O-ring na materyales ang: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), atbp.
2. Sealing ring material: Standard material PTFE4; Kasama sa iba pang magagamit na materyales ang PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, atbp.
Modelo ng Order: RC2061-80*91.7*7.6-PTFE4-R01 (Modelo - Shaft Diameter * Groove Diameter * Groove Width - Material Code)
Magagamit sa anumang laki sa loob ng tinukoy na hanay.
|

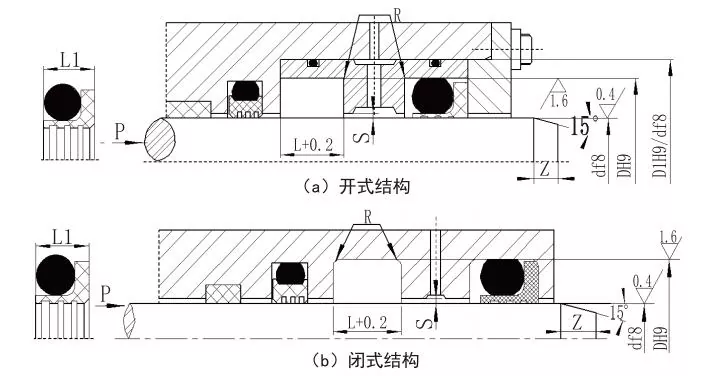

Saklaw ng diameter ng baras Karaniwang uri d f8 RC2061 |
Saklaw ng diameter ng baras Mabigat na tungkulin d f8 RC2061-Z |
Diametro ng uka D H9 |
Lapad ng uka L+0.2 |
Lapad ng selyo L1 |
Corner radius Rmax |
Radial clearance Smax |
Chamfer Zmin |
O-ring cross-section diameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Tandaan: 1. Para sa mga diameter ng baras na ≤30 mm, inirerekomenda ang isang open groove na disenyo.
2. Para sa rotary sealing application, inirerekomenda ang shaft surface hardness na HRC ≥58.
3. Para sa mga pressure na lampas sa 30 MPa, inirerekomenda ang H8/f8 fit para sa extrusion gap.
