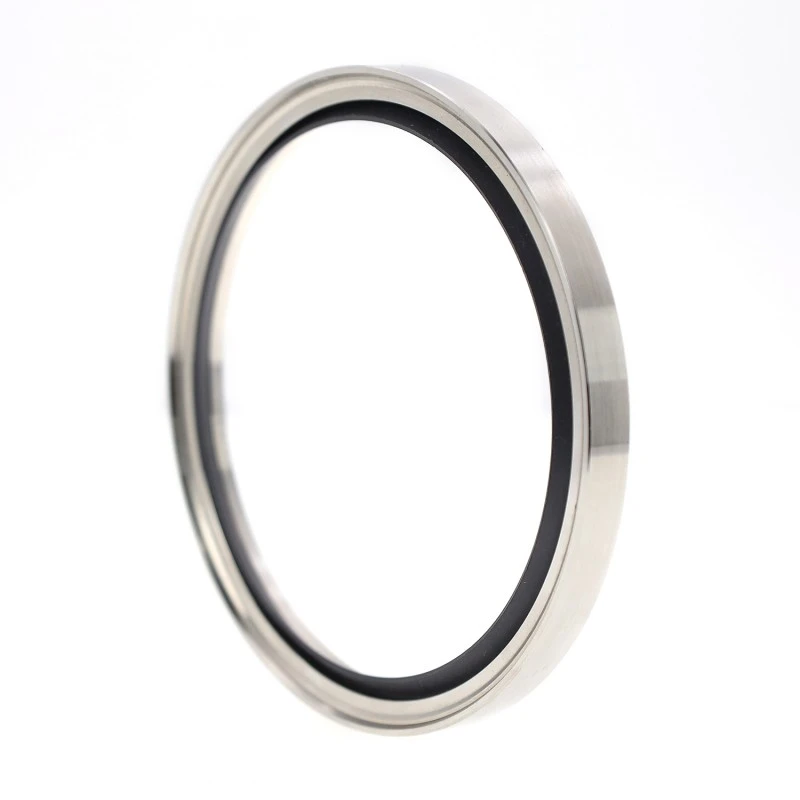

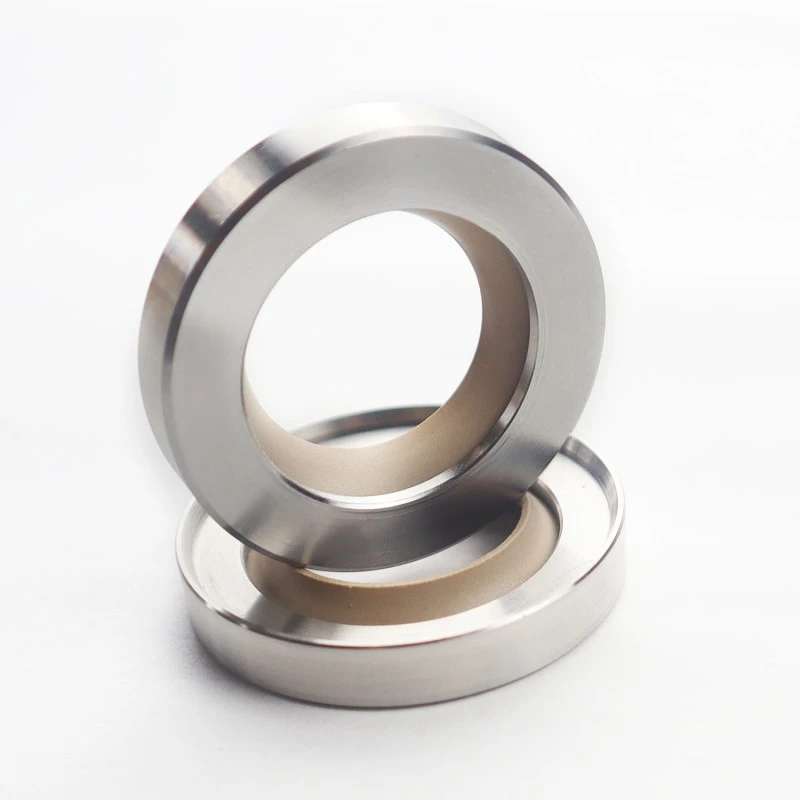

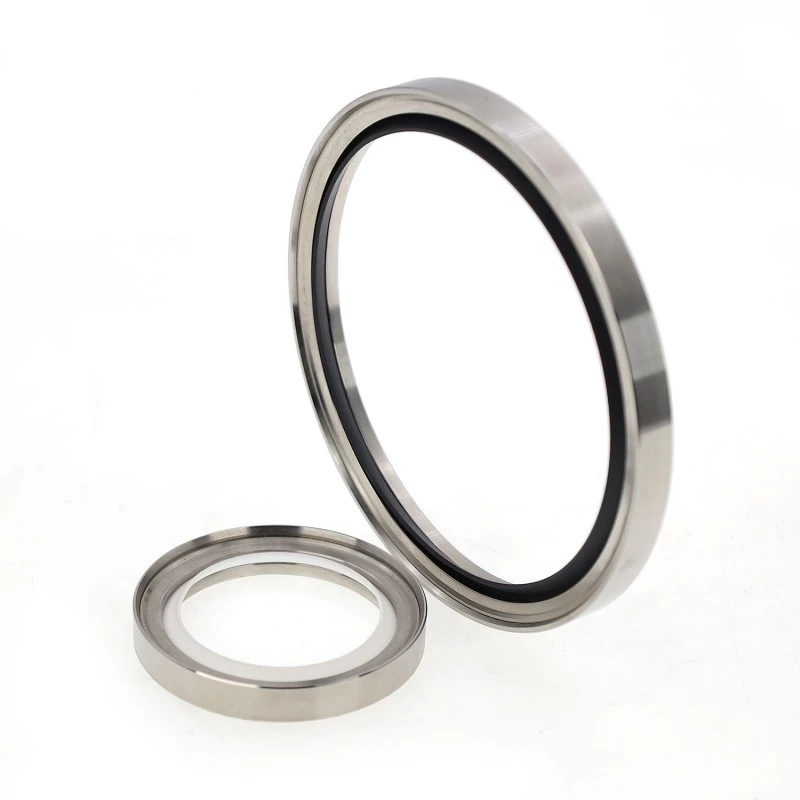

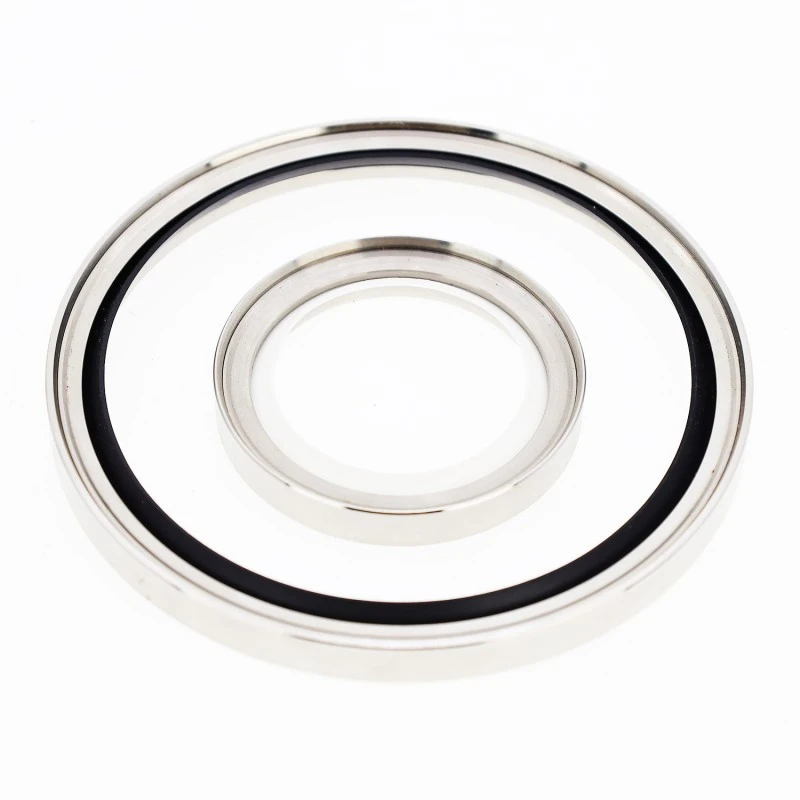

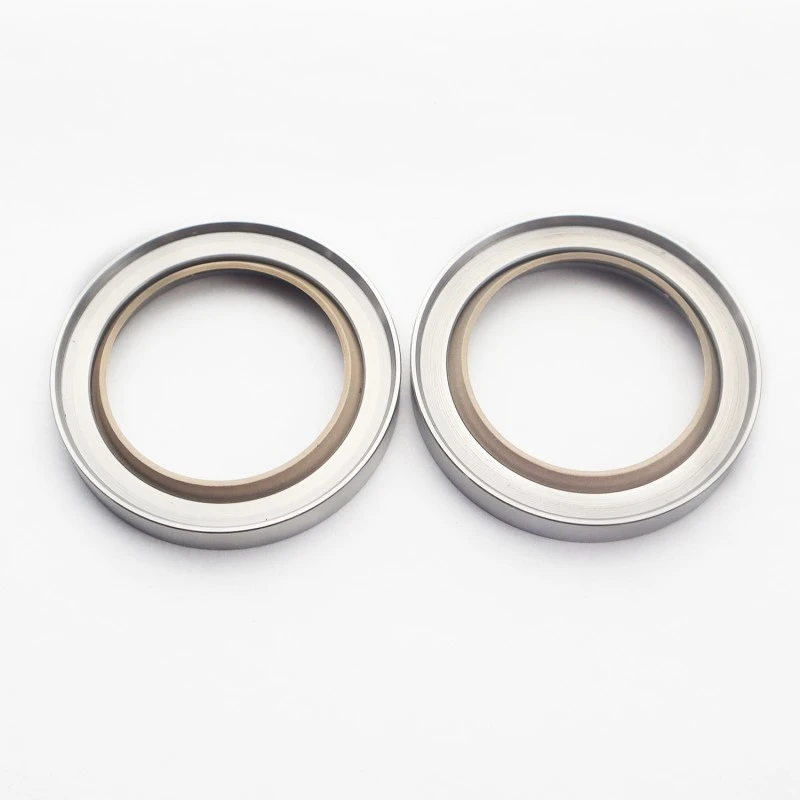

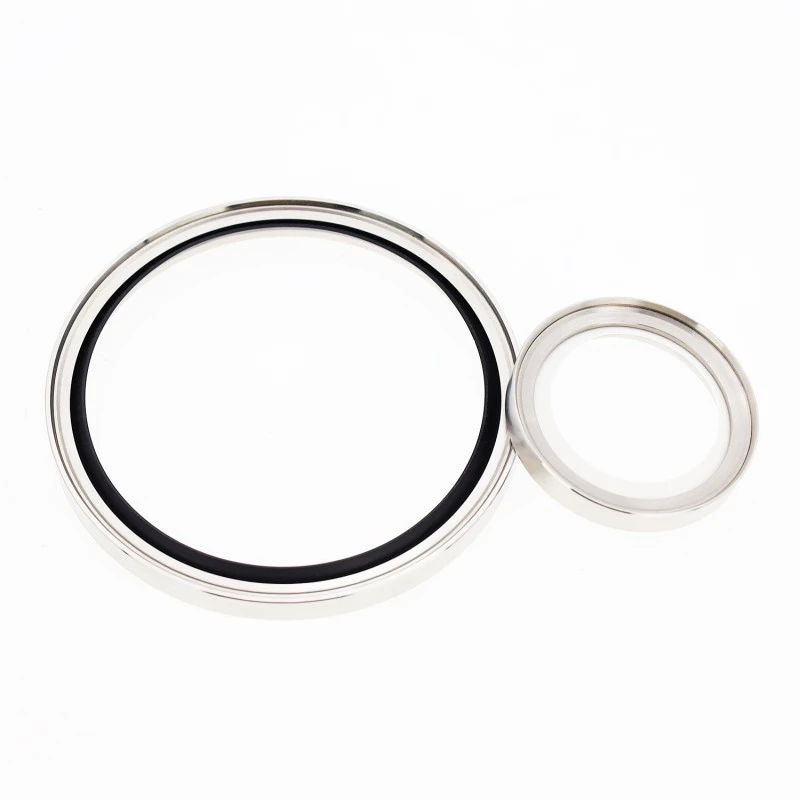

1. Napakahusay na paglaban sa kemikal
2. Malawak na hanay ng temperatura ng pagpapatakbo
3. Angkop para sa mababang pagpapadulas at walang langis na pagpapadulas
4. Mababang friction para sa pinakamababang paggamit ng kuryente
5. Angkop para sa mataas na linear na bilis
6. Walang stick-slip effect, mababang panimulang resistensya pagkatapos ng matagal na downtime
7. Angkop para sa hindi pinatigas na umiikot na mga baras (na may naaangkop na pagpili ng PTFE lip seal)
8. Angkop para sa mga high-pressure na application
Kasama sa mga karaniwang application ang: rotary compressor, screw compressor, transmissions/gearboxes, blower, engine, machine tool, pump, hydraulic motors, centrifuges, atbp.
Mga kinakailangan sa katigasan para sa mga ibabaw ng isinangkot
Inirerekomendang tigas: HRC ≥ 58. Ang kinakailangang tigas ay nakasalalay sa maraming mga kadahilanan; para sa mababang presyon at mababang bilis na mga aplikasyon, ang mas malambot na umiikot na mga shaft ay angkop din. Para sa mga malambot na metal, inirerekomenda ang PTFE6 lip seal.
Mga kinakailangan sa kalidad para sa mating surface Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
Cross-sectional na hugis |
Modelo |
Presyon |
Temperatura |
Bilis |
Katamtaman |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Langis, gas, tubig, atbp. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Langis, gas, tubig, atbp. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Langis, gas, tubig, atbp. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Langis, gas, tubig, atbp. |
Fluid Dynamic Spiral Recirculation Seal: Ang uri ng RCS-D ay gumagamit ng lip seal na may spiral recirculation pattern, na nagpapahusay sa pagganap ng sealing. Ang umiikot na baras ay pinahihintulutan lamang na umikot sa isang direksyon.

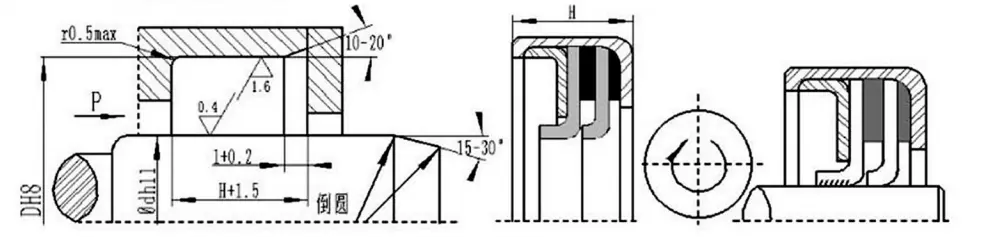

Mga kinakailangan sa lokasyon ng pag-install
Halimbawa ng pag-order: RCS-A-65×85×10 Modelo - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
Mangyaring makipag-ugnayan sa aming kumpanya; nag-aalok ang modelong RC2057 ng mga produkto na may maximum na haba na 1600mm.
Gabay sa Pag-install ng PTFE Oil Seal
1. Linisin at lubricate ang oil seal at lahat ng bahagi ng pag-install;
2. Bago ang pag-install, ang oil seal ay dapat na mailagay sa isang makinis na baras na may parehong diameter ng baras upang maiwasan ang sobrang paghigpit at pagkabigo sa pag-install, at upang maiwasan ang sobrang init sa panahon ng paunang operasyon;
3. Bago i-install, ilapat ang sealant (tulad ng Loctite 601 o 641) sa panlabas na circumference at dulong mukha ng oil seal upang maiwasan ang pagtagas sa panlabas na diameter;
4. Kapag ikinakabit ang PTFE oil seal lip sa shaft, ang PTFE oil seal lip ay dapat protektahan upang maiwasan ang pinsala sa sealing lip mula sa mga thread, keyways, atbp.;

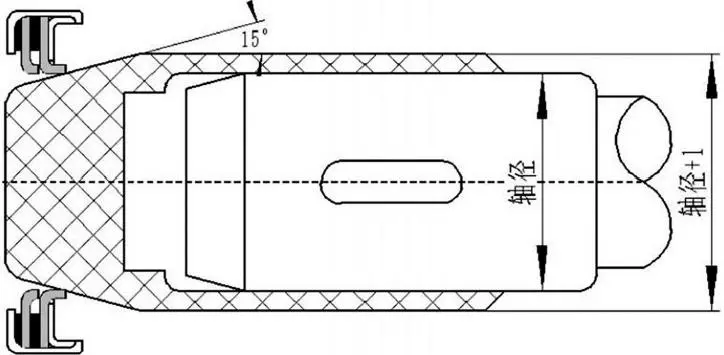

5. Dapat gumamit ng guide sleeve para i-install ang PTFE oil seal para protektahan ang labi mula sa pagkasira. Ang manggas ng gabay ay may 15-degree na taper angle sa giya na dulo, at ang panloob na butas ng kabilang dulo ay sliding fit sa shaft. Ang panlabas na diameter ng manggas ng gabay ay ang diameter ng baras + 1mm, na may makinis na ibabaw at bilugan na mga gilid. Tingnan ang Figure 1 para sa pag-install ng PTFE oil seal;
6. Ang materyal na manggas ng gabay ay inirerekomenda na maging matigas na plastik;

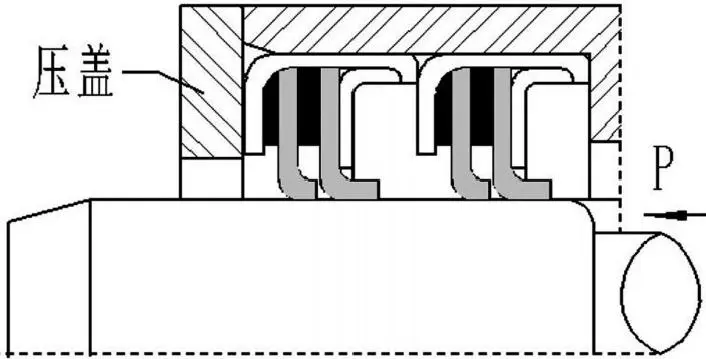

7. Pagkatapos ma-install ang oil seal, dapat itong ayusin gamit ang isang clamping device at selyadong may sealant sa panlabas na circumference at dulo ng mukha. Tingnan ang Figure 2 para sa pag-aayos ng PTFE oil seal.
Figure 1. Pag-install ng PTFE oil seal.
Figure 2. Pag-aayos ng PTFE oil seal.
