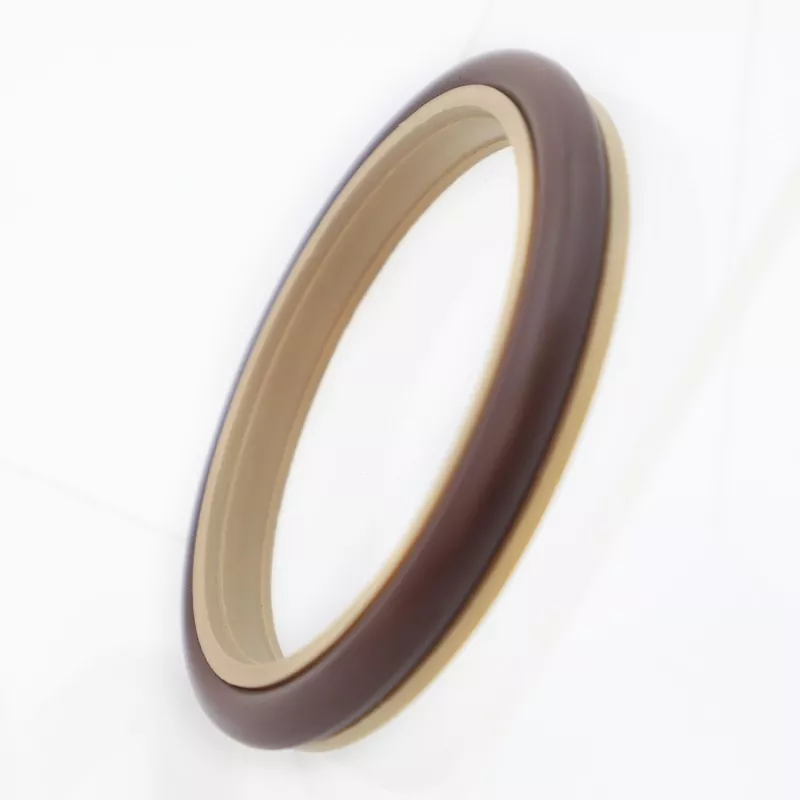

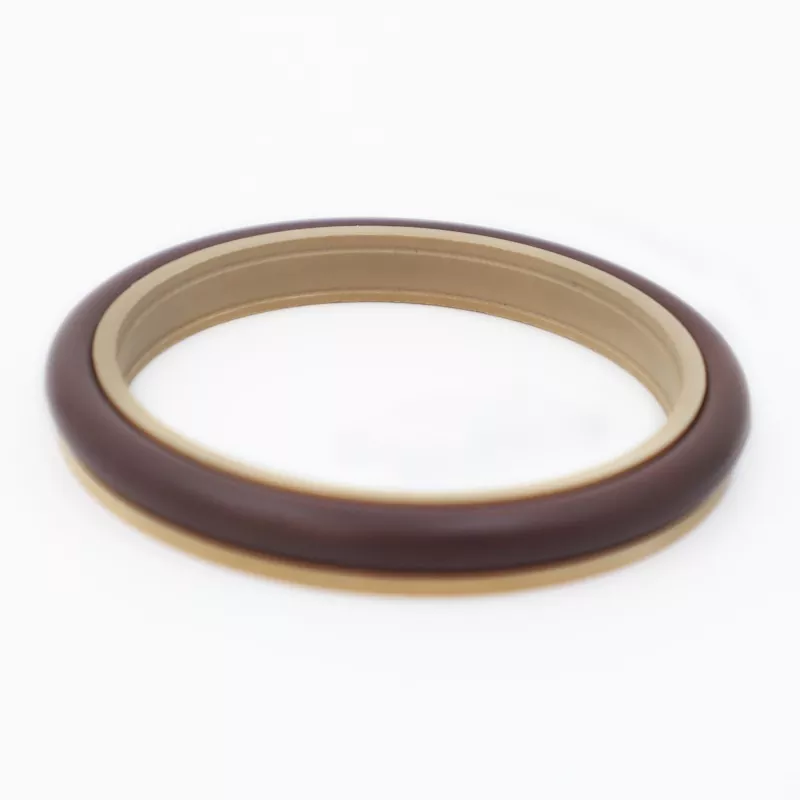

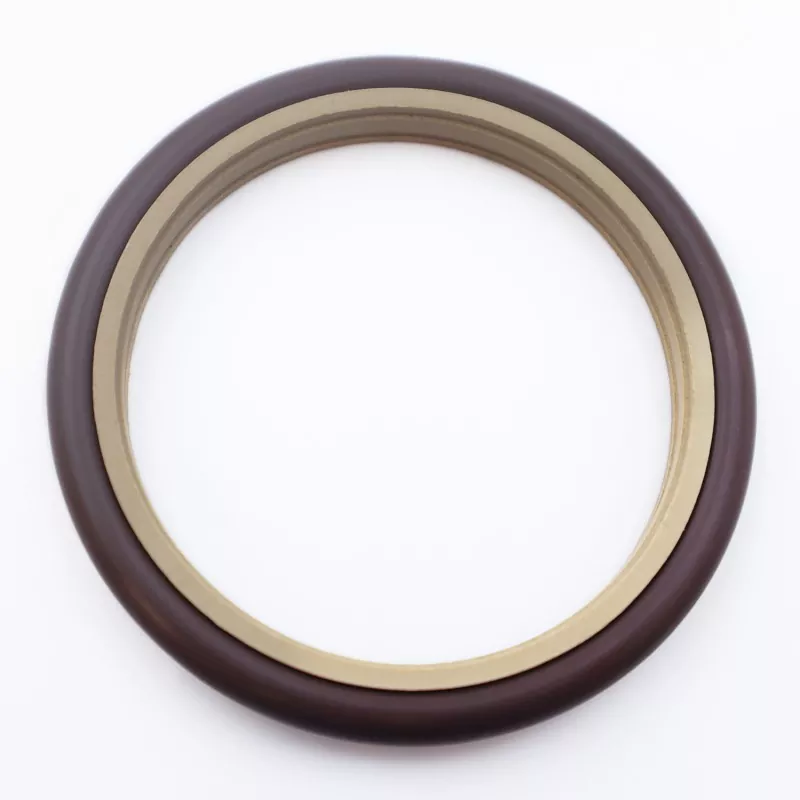

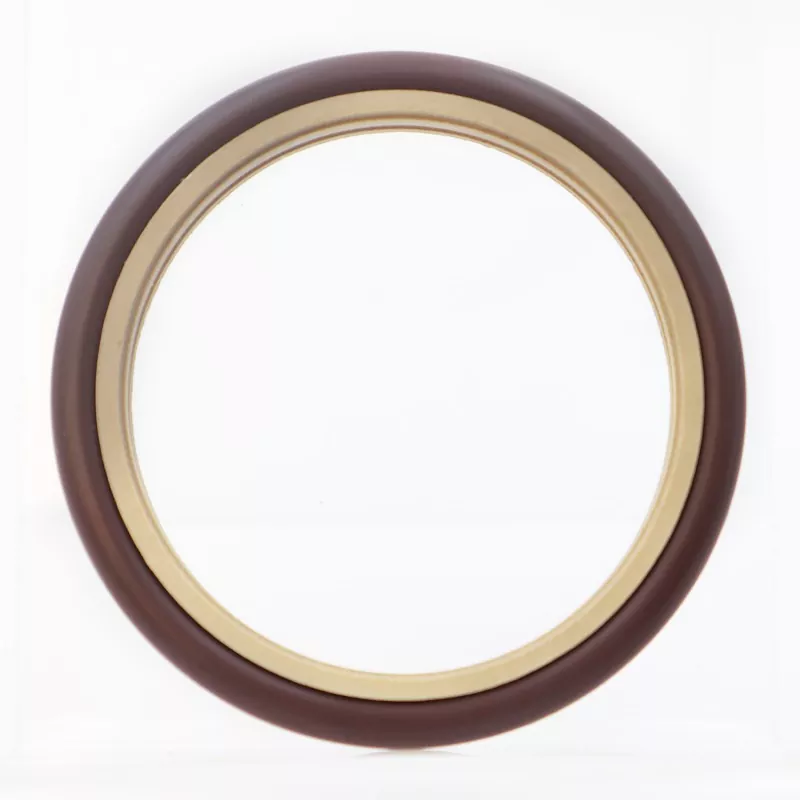

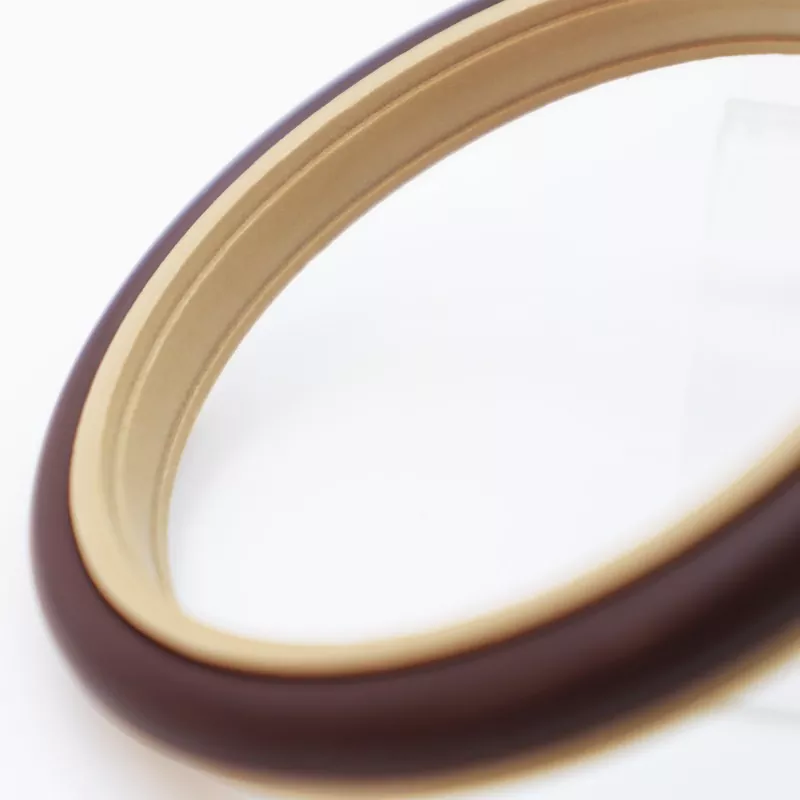

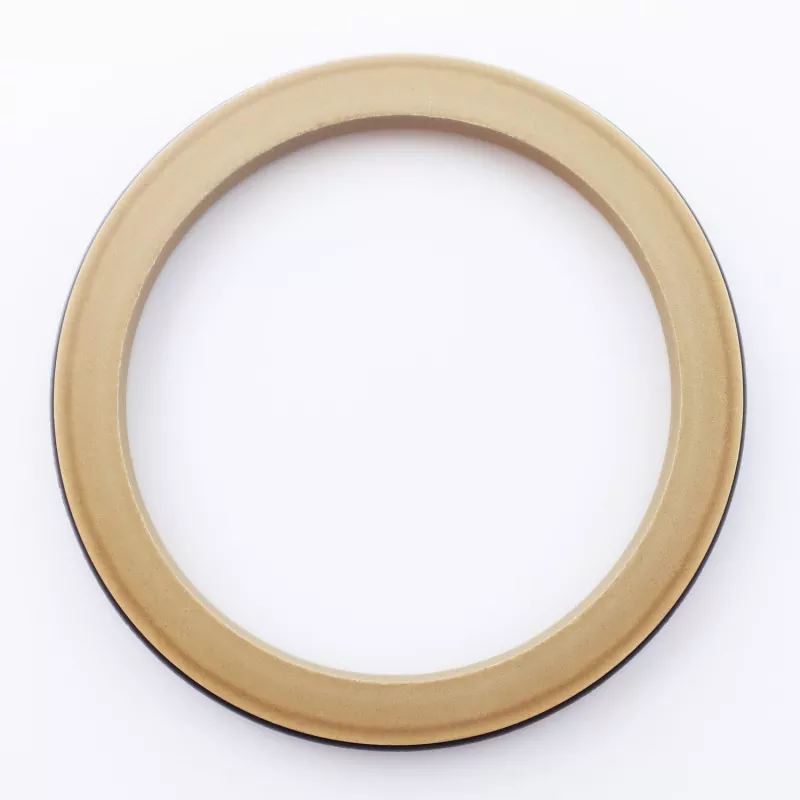

Ang RC2051-B/G Toothed Combination Rotary Shaft Seal ay binubuo ng isang may ngipin na sealing ring na gawa sa filled PTFE at isang rubber O-ring. Ito ay dinisenyo para sa unidirectional sealing sa haydroliko at pneumatic na mga aplikasyon na kinasasangkutan ng parehong reciprocating at rotary motion. Kabilang sa mga pangunahing tampok ang mahabang buhay ng serbisyo, mababang friction, mahusay na pagganap ng sealing, at isang compact na disenyo. Naghahatid din ito ng mga natitirang resulta ng sealing at minimal na frictional resistance sa water-hydraulic rotary sealing application.
Pinapanatili nito ang maaasahang pagganap ng sealing kahit na sa ilalim ng water-hydraulic rotary operating na kondisyon, na epektibong binabawasan ang pagkasira ng shaft surface at pinapaliit ang panganib ng pagtagas ng kagamitan. Tinatanggap namin ang mga katanungan mula sa mga kliyente ng OEM tungkol sa pagpili ng produkto, paghahambing, at maramihang pagbili.
Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Temperatura (°C) |
Reference PV value (MPa·m/s) |
Bilis ng sanggunian (m/s) |
Katamtaman |
|
≤70 (Karaniwang uri) |
-35 hanggang +100 (NBR O-ring) |
≤10 |
<2 |
Hydraulic oil, emulsion, tubig, hangin, atbp. |
|
≤30 (Uri ng high-speed) |
-20 hanggang +200 (FKM O-ring) |
<6 |
1. Kasama sa mga katugmang O-ring na materyales ang: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Sealing ring material: Standard material PTFE4; Kasama sa iba pang magagamit na mga opsyon ang PTFE1, PTFE2, PTFE3, at PTFE5.
Modelo ng Order: RC2051—80x91.7x7.6—PTFE3—R01

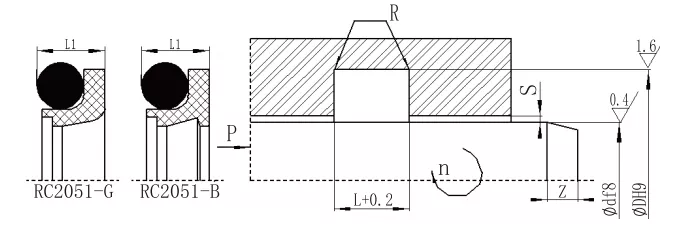

Modelo - d x D x L - Material Code
Available ang mga pagtutukoy sa loob ng tinukoy na mga saklaw.
|
d f8 Karaniwang uri RC2051 |
d f8 Magaan ang tungkulin RC2051-Q |
d f8 Mabigat na tungkulin RC2051-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
gawin |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38.9 |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
39~107.9 |
5~15.9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670.9 |
16~38.9 |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671～999 |
39~107.9 |
d+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Tandaan: 1. Para sa mga diameter ng baras na ≤30 mm, inirerekomenda ang isang open groove na disenyo.
2. Inirerekomenda na ang katigasan ng ibabaw ng umiikot na baras ay lumampas sa HRC 58.
