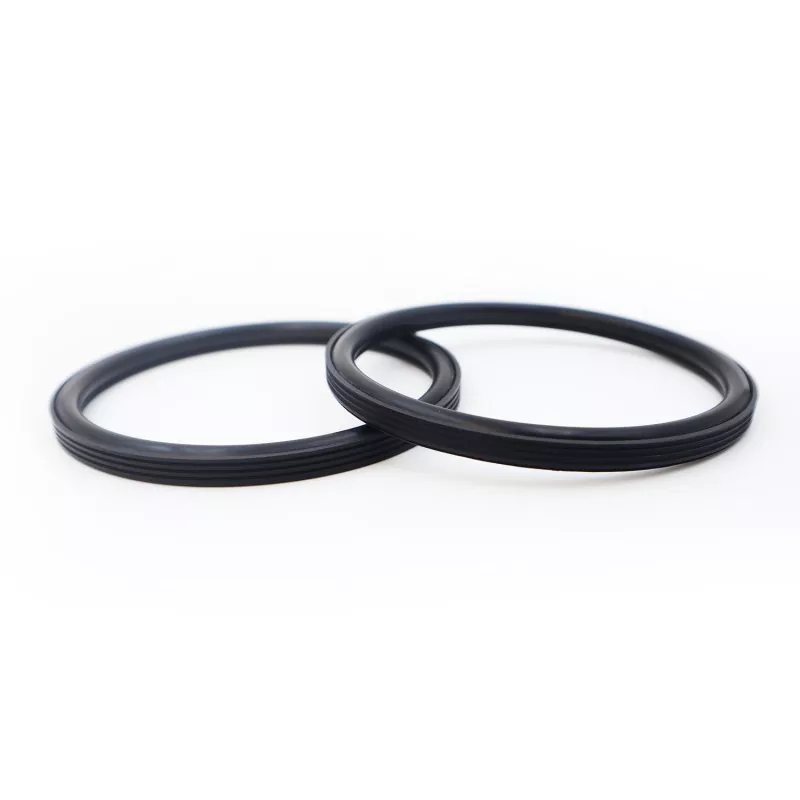

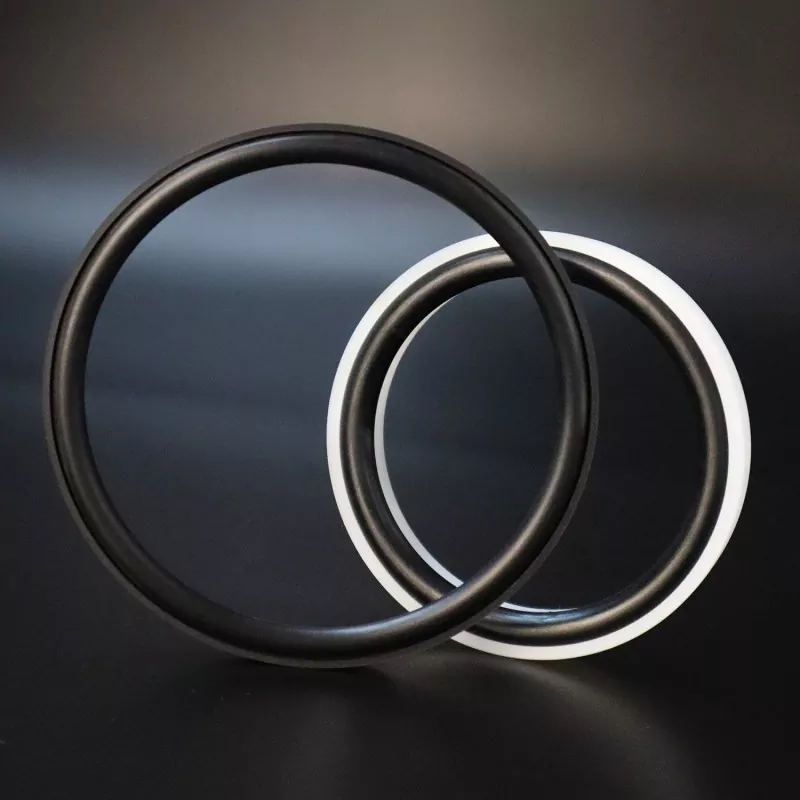

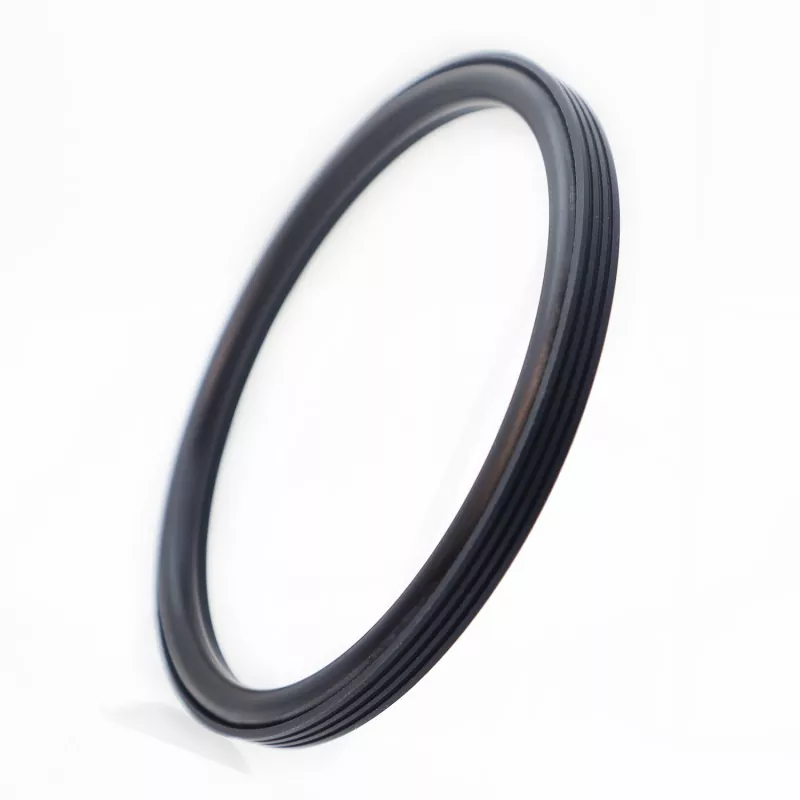

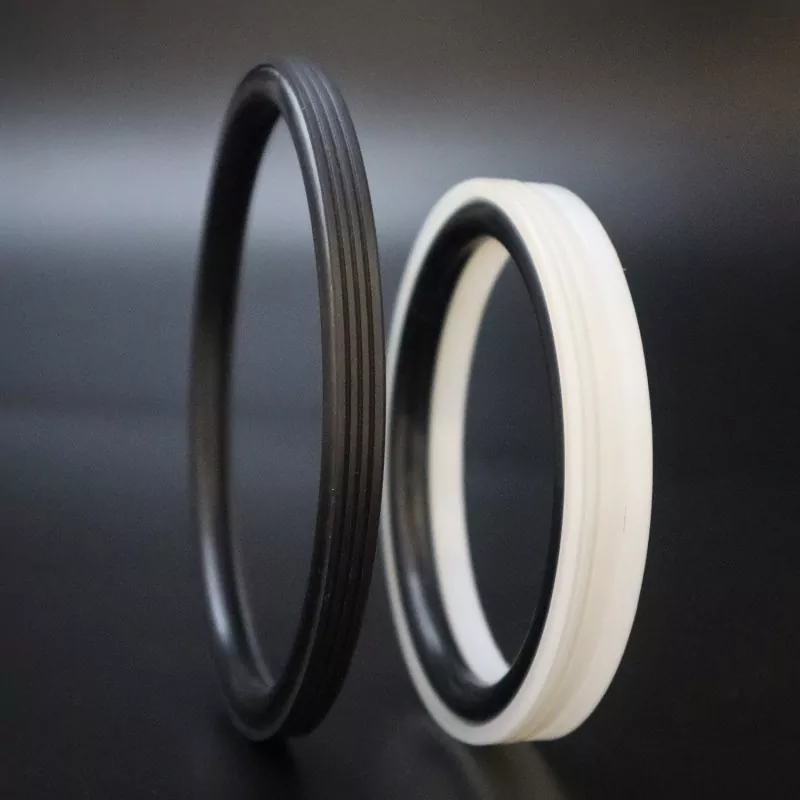

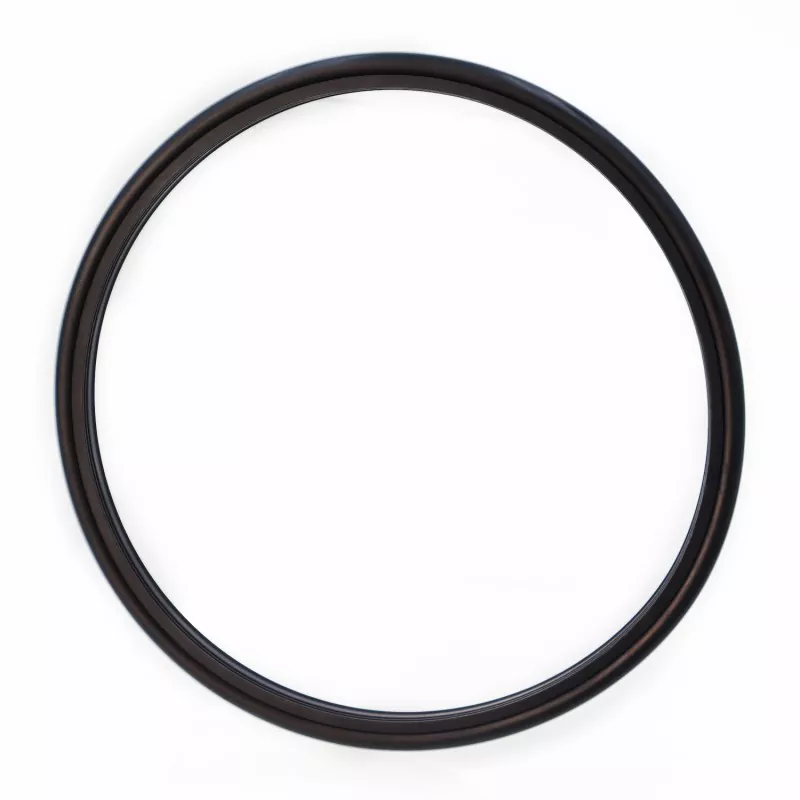

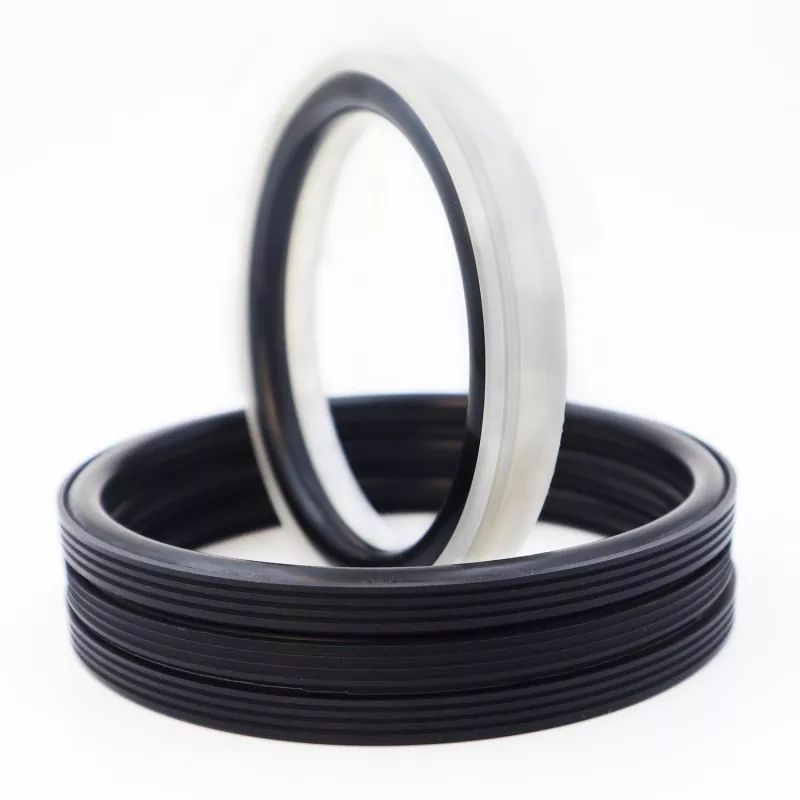

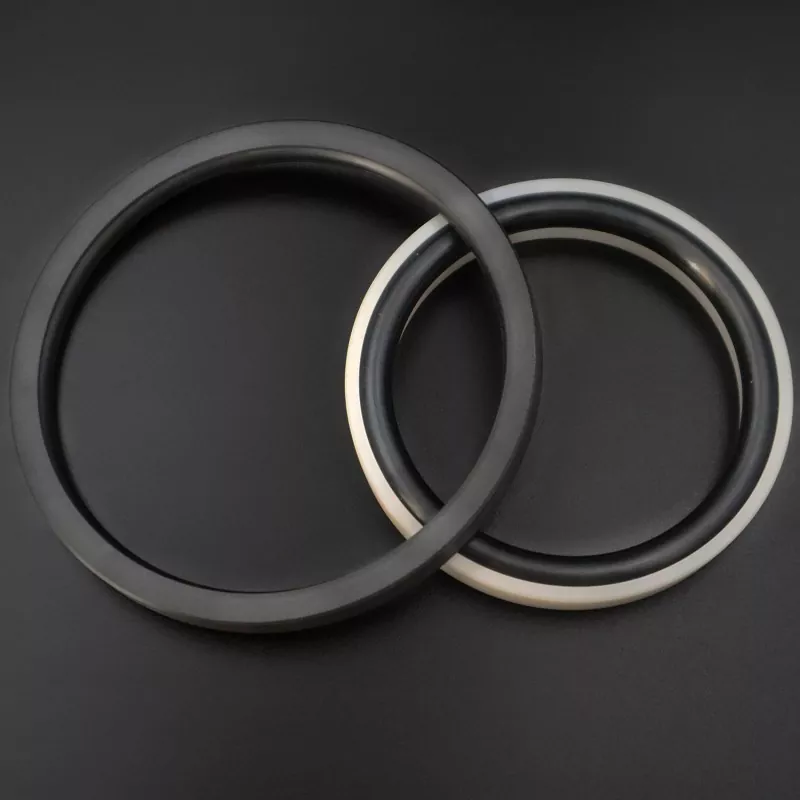

Ang RC2062 Reinforced Toothed Piston Seal ay binubuo ng isang espesyal na idinisenyong may ngipin na sealing ring na gawa sa high-performance engineering plastic at isang rubber O-ring; ito ay angkop para sa unidirectional sealing sa hydraulic reciprocating at rotary applications.
Nagtatampok ito ng mahabang buhay ng serbisyo, mababang friction, mahusay na pagganap ng sealing, isang compact footprint, at kadalian ng pag-install at pagpapanatili. Ang optimized na disenyo ng sealing lip at kapal ay nagsisiguro ng epektibong sealing kahit na nalantad sa malupit na media tulad ng cement slurry.
Sa pamamagitan ng compact na pangkalahatang istraktura nito, pinapaliit nito ang mga kinakailangan sa espasyo sa pag-install at pinapadali ang maginhawang on-site na pagpupulong at kasunod na pagpapanatili. Ito ay nagsisilbing isang maaasahang solusyon sa sealing para sa mga silid ng piston sa mga aplikasyon sa paghawak ng slurry. Inaanyayahan namin ang mga tagagawa ng pang-industriya na kagamitan upang suriin, paghambingin, at maglagay ng maramihang mga order para sa produktong ito.
Ang paglilimita sa mga halaga ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Temperatura (°C)
|
Bilis (m/s) |
Katamtaman |
|
|
Reciprocating motion |
Paikot na paggalaw |
|||
|
≤100 |
-35 hanggang +100 (na may NBR O-ring) |
≤6 |
≤2 |
Tubig, putik, krudo, haydroliko na langis, emulsyon |
|
-20 hanggang +200 (na may FKM O-ring) |
||||
1. Kasama sa mga katugmang O-ring na materyales ang: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), atbp.
2. Sealing ring material: Standard material PTFE4; Kasama sa iba pang magagamit na materyales ang PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, atbp.
Modelo ng Order: RC2062-80*68.3*7.6-PTFE4-R01
Modelo - Bore Diameter * Groove Diameter * Groove Width - Material Code
Anumang laki sa loob ng mga parameter ay magagamit
|

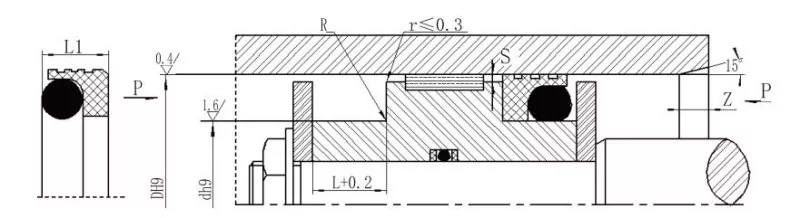

Saklaw ng laki ng bore Karaniwang uri D H9 RC2062 |
Bore range Mabigat na tungkulin D H9 RC2062-Z |
Diametro ng uka d h9 |
Lapad ng uka L+0.2 |
Lapad ng selyo L1 |
Corner radius Rmax |
Radial clearance Smax |
Chamfer Zmin |
O-ring cross-section diameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Tandaan: 1. Para sa mga diameter ng bore na ≤30 mm, inirerekomenda ang isang open groove na disenyo.
2. Para sa mga pressure na lampas sa 30 MPa, inirerekomenda ang H8/f8 fit para sa extrusion gap.
