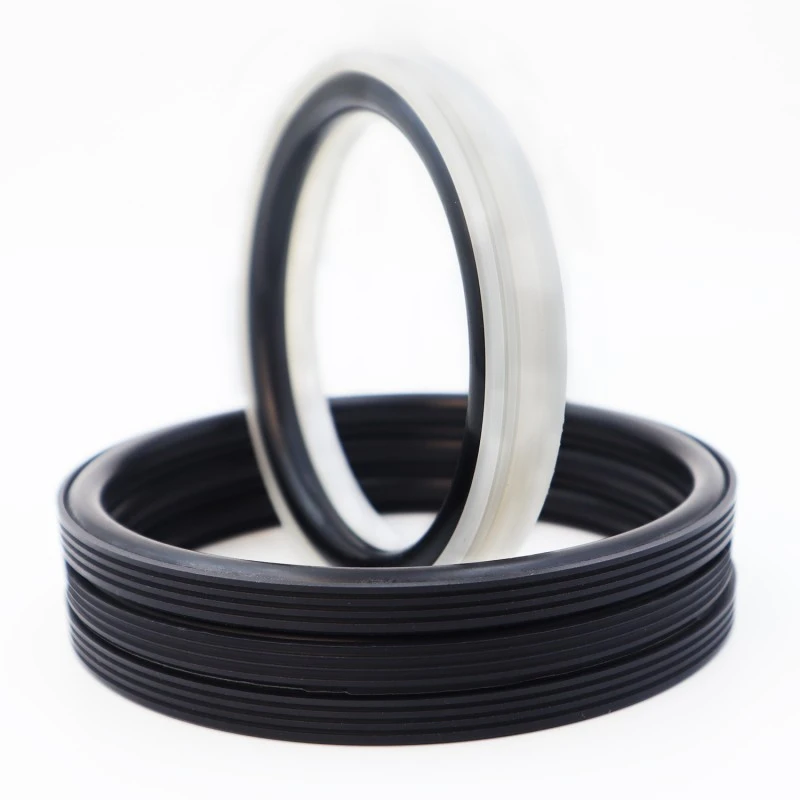

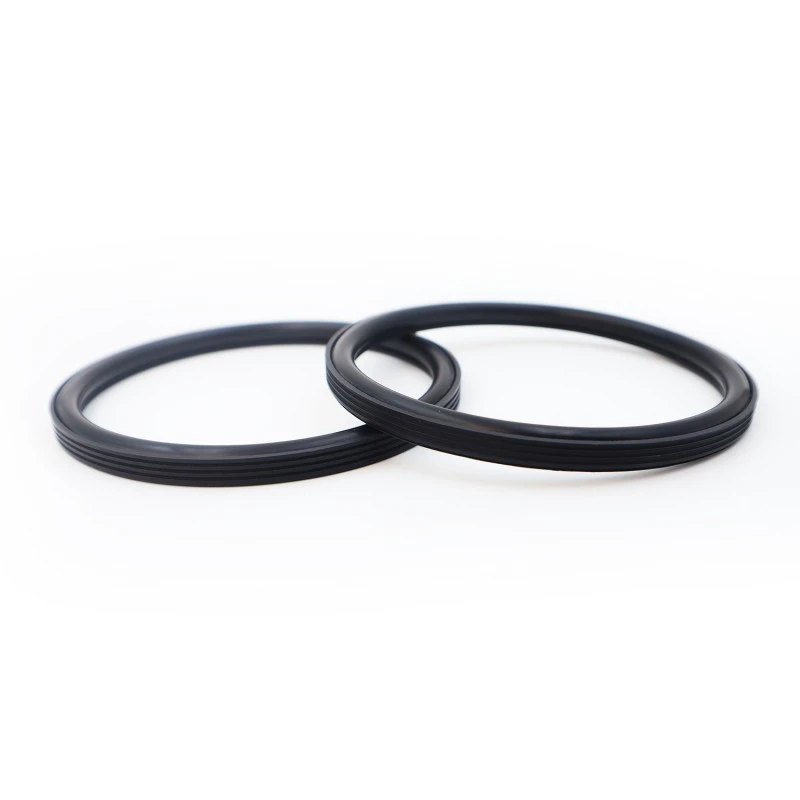

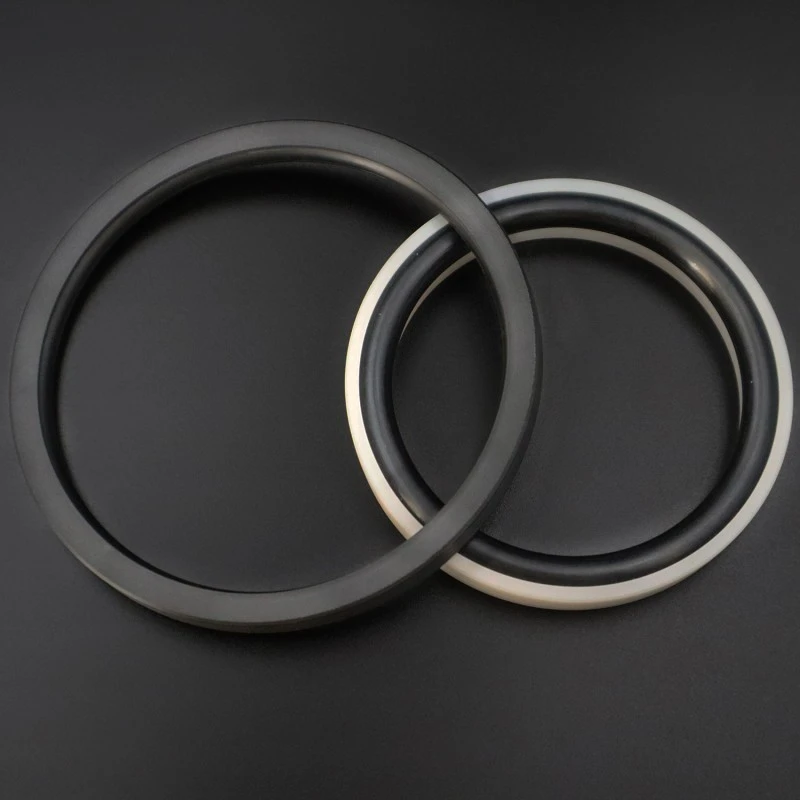

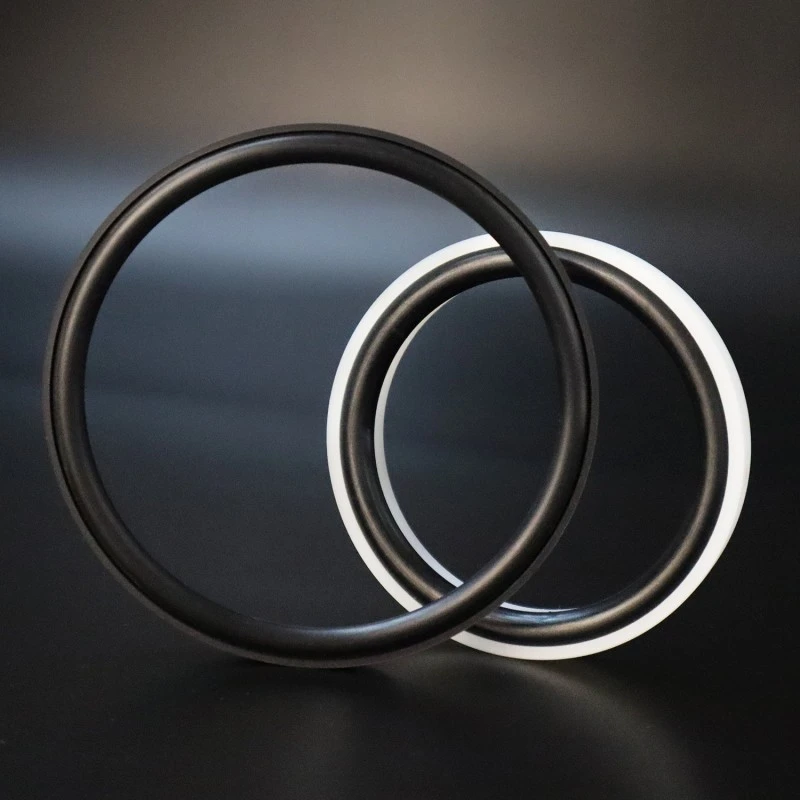

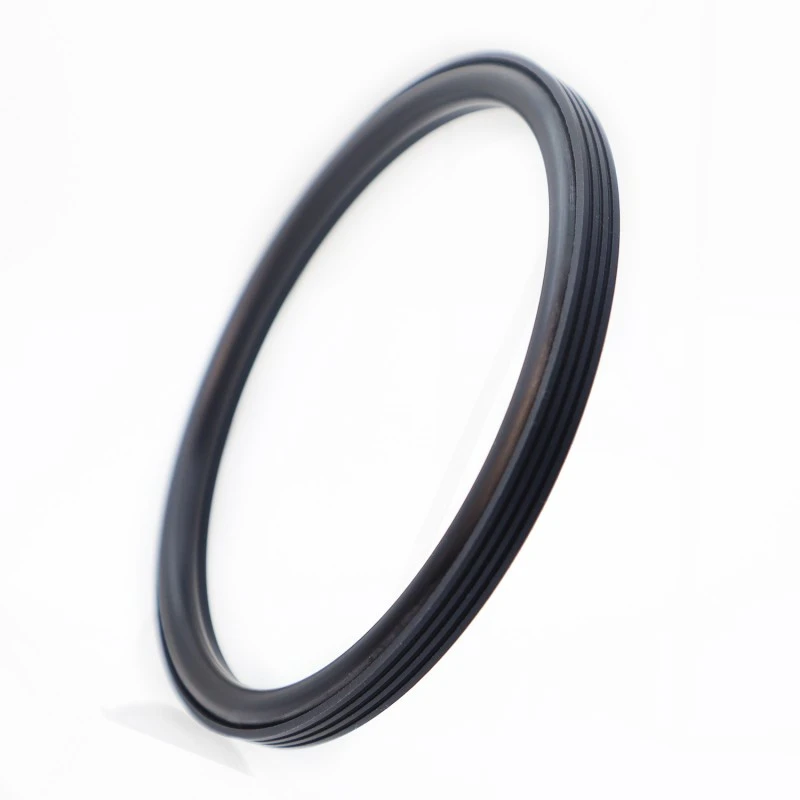

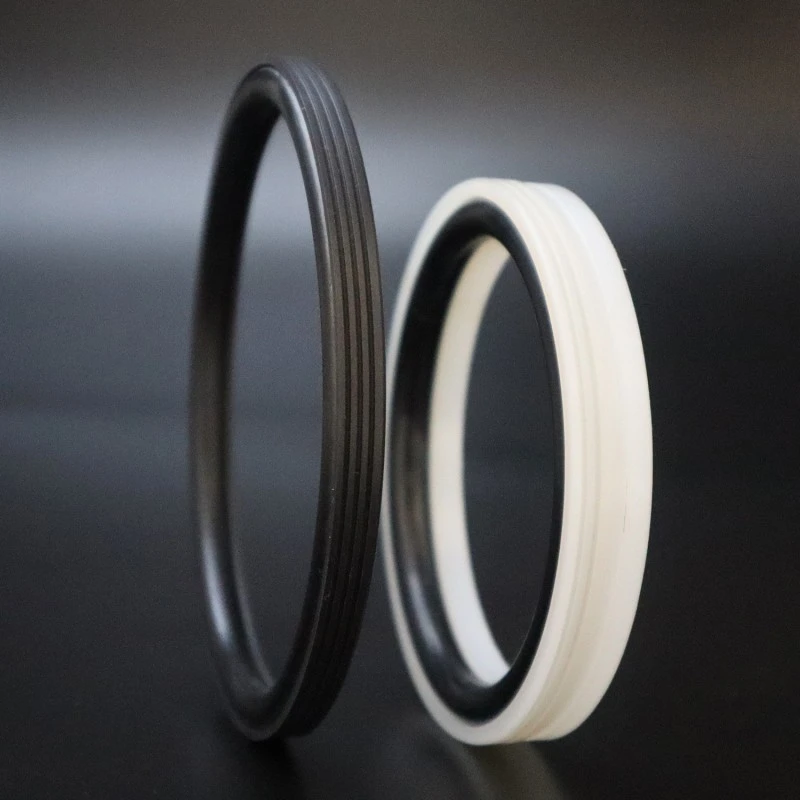

Ang Bore Seal, na dinisenyo at ginawa ng Ruichen Sealing Factory, ay angkop para sa unidirectional sealing sa hydraulic reciprocating at rotary motion applications. Nagtatampok ito ng mahabang buhay ng serbisyo, mababang friction, mahusay na pagganap ng sealing, compact na istraktura, at madaling pag-install, paggamit, at pagpapanatili. Ang espesyal na sealing lip at na-optimize na kapal ng disenyo ng seal ay nagsisiguro ng mahusay na pagganap ng sealing kahit na sa malupit na media tulad ng cement grout.
|
Presyon/MPa |
Temperatura/°C |
Bilis / m/s |
Katamtaman |
|
|
reciprocating motion |
Paikot na paggalaw |
|||
|
≤100 |
-35 hanggang +100°C (na may NBR O-ring) |
≤6 |
≤2 |
Tubig, putik, krudo, haydroliko na langis, emulsyon |
|
-20 hanggang +200°C (na may FKM O-ring) |
||||
Pagpili ng Materyal
1. Ang mga kasamang O-ring na materyales ay maaaring piliin mula sa: R01 Nitrile rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing ring material: Ang karaniwang materyal ay PTFE4, ang iba pang magagamit na materyales ay kinabibilangan ng PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, atbp.
Halimbawa ng order
Modelo ng order: RC2062-80*68.3*7.6-PTFE4-R01
Modelo - Bore diameter * Groove diameter * Groove width - Material code

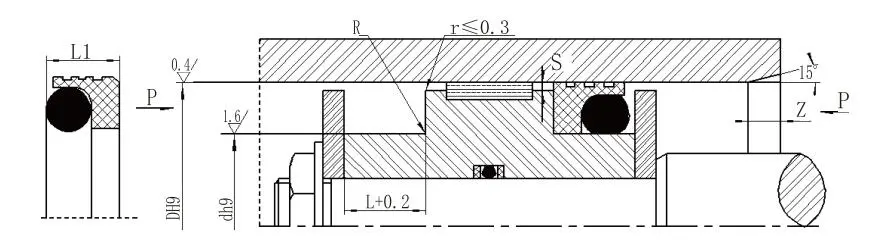

Mga pagtutukoy at parameter (Anumang laki sa loob ng tinukoy na hanay ay magagamit.)
|
Saklaw ng aperture Karaniwang uri DH9 RC2062 |
Saklaw ng aperture Mabigat na loading DH9 RC2062-Z |
Diametro ng uka d h9 |
Lapad ng uka L+0.2 |
Lapad ng selyo L1 |
Mga bilugan na sulok Rmax |
Radial clearance Smax |
Chamfer Zmin |
O-ring na diameter ng wire |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Tandaan: 1. Para sa mga cylinder bores ≤ 30mm, inirerekomenda ang isang open groove na disenyo.
2. Para sa mga pressure na higit sa 30 MPa, inirerekomenda ang H8/f8 fit para sa extrusion gap.
Mga komprehensibong kakayahan sa pagsubok: Ang aming sentral na laboratoryo ay nilagyan ng buong hanay ng mga kagamitan sa pagsubok, na may kakayahang gayahin ang pagganap ng produkto sa ilalim ng aktwal na mga kondisyon sa pagtatrabaho. Kasama sa pagsubok ang mga item, ngunit hindi limitado sa:
Dimensional na inspeksyon: Paggamit ng high-precision na 2D na mga instrumento sa pagsukat ng imahe at pag-coordinate ng mga makina ng pagsukat upang matiyak na ang mga sukat ng produkto ay ganap na nakakatugon sa mga kinakailangan sa pagpapaubaya sa pagguhit.
Pagsubok sa pagganap: Kabilang ang mga pagsubok sa pagtanda sa mataas na temperatura, mga pagsusuri sa mababang temperatura, mga pagsubok sa oil/medium resistance, mga pagsubok sa paglaban sa pagsusuot, mga pagsubok sa burst pressure, atbp.
Pagsusuri sa ikot ng buhay: Paghuhula sa buhay ng serbisyo at pagiging maaasahan ng produkto sa pamamagitan ng mga pagsubok sa durability bench na gayahin ang aktwal na mga kondisyon sa pagtatrabaho.
